TTO – Oljeisolerad distributions­transformator

Tester Tillbehör

Märkeffekt: 25 kVA – 4000 kVA

Grundutförande: Eco Design 548/2014

Prestanda

Optimerad för att passa alla typer av installationskrav.

Ljudnivå

Högeffektiva material och speciell geometrisk design ger en låg ljudnivå.

Eco

Finns tillgänglig med biologiskt nedbrytbara isolervätskor, eller isolervätskor för hög brandsäkerhet.

Besparing

Hög effektivitet och speciell design för att minimera underhåll- och driftskostnader.

Kompakt

Kompakt design, flexibla utföranden.

Motståndskraft

Designad och testad för miljöer med hårda villkor, från kontaminerade miljöer till installationer med låga temperaturer.

Dokument:

Applikationer:

  • Distributionsanläggningar
  • Solcellsparker
  • Vindkraft
  • Gruvindustri
  • Off-shore
  • Olja-gas utvinning
  • Vattenkraft
  • Generator step-up
  • Installationer vid mycket låga temperaturer
  • Förhållanden med höga vibrationer
  • Mobila stationer, lastväxlarutförande.
  • Frekvensomriktardrifter, multipla pulser
  • Traktionsdrift
  • Magnetiseringsutrustning

Normer

  • CEI/IEC, CENELEC
  • ANSI/IEEE, NEMA
  • BS, DIN
  • GOST
  • Andra på begäran

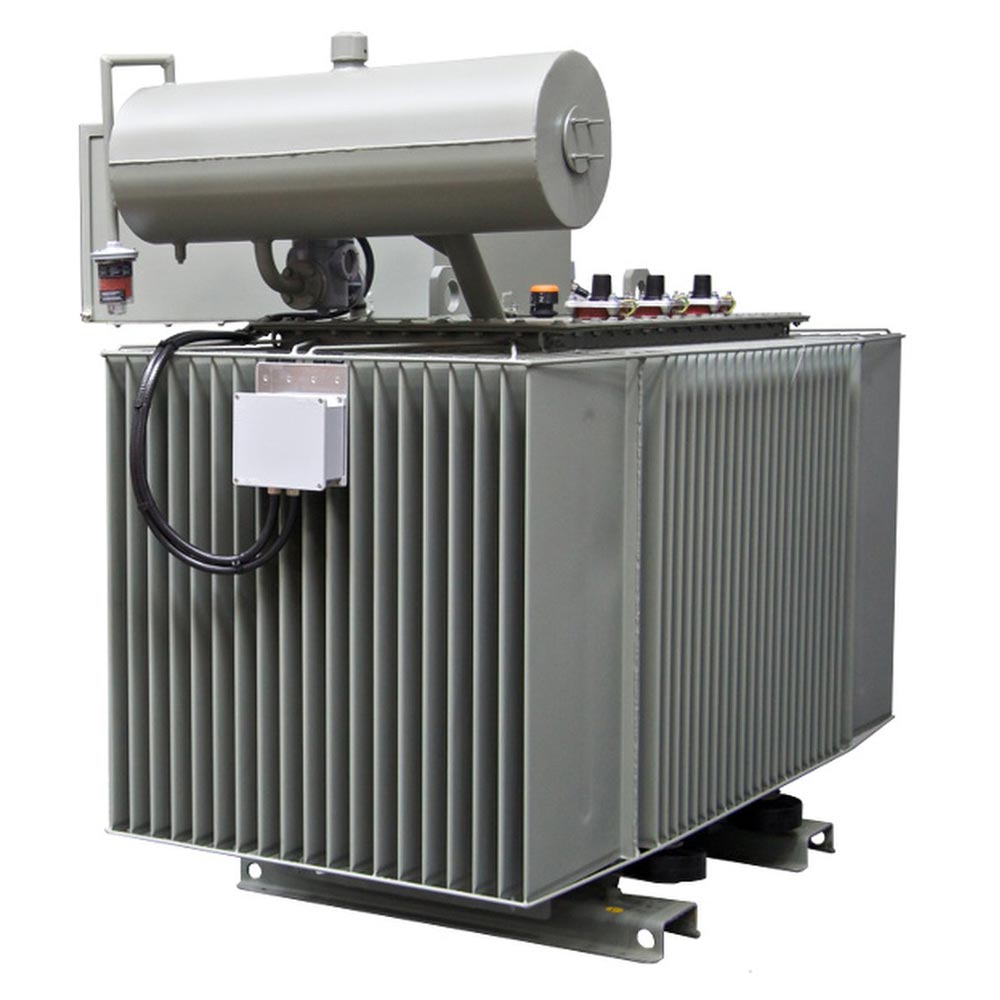

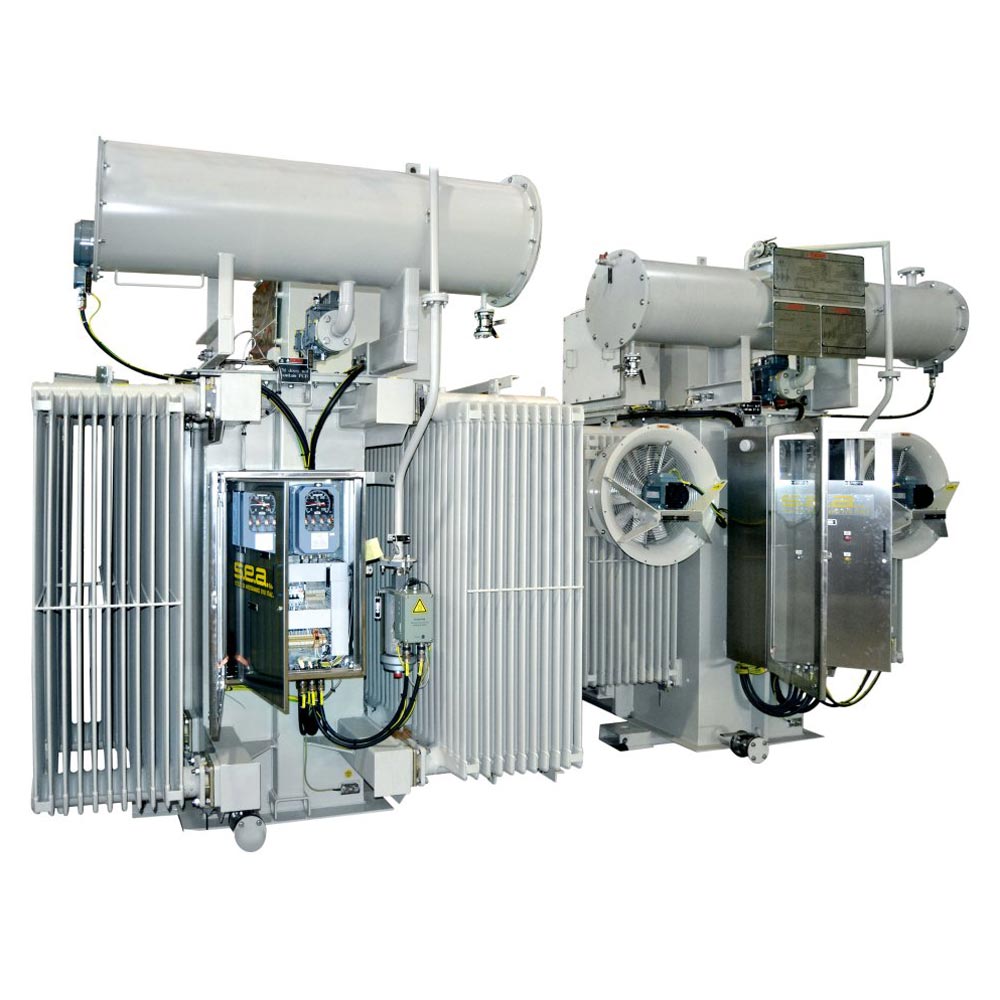

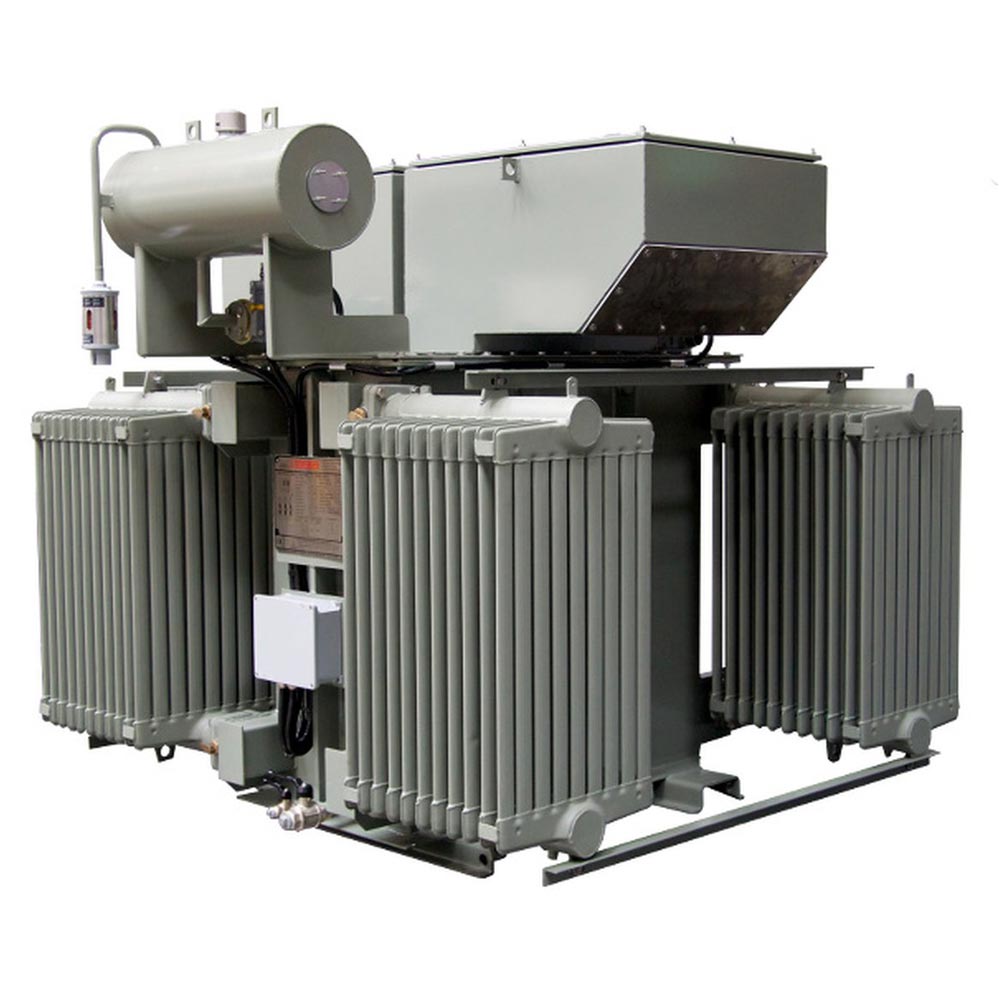

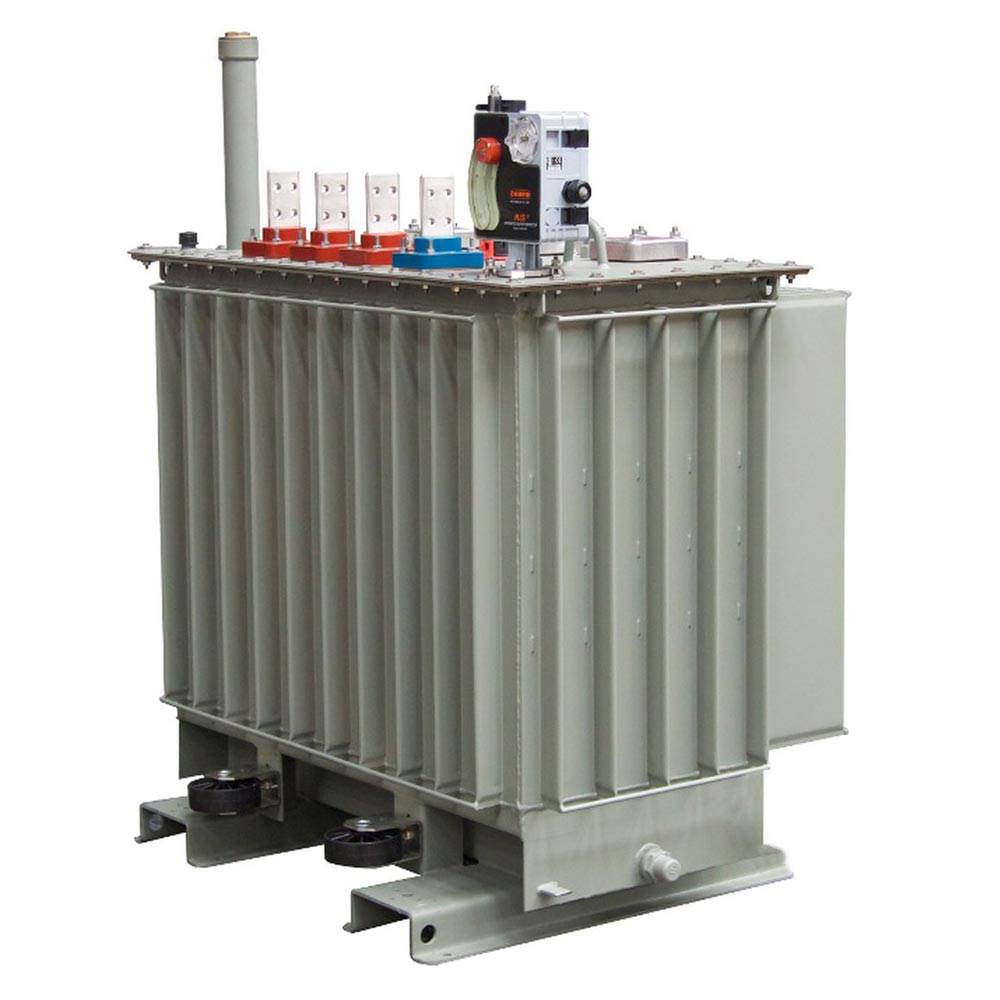

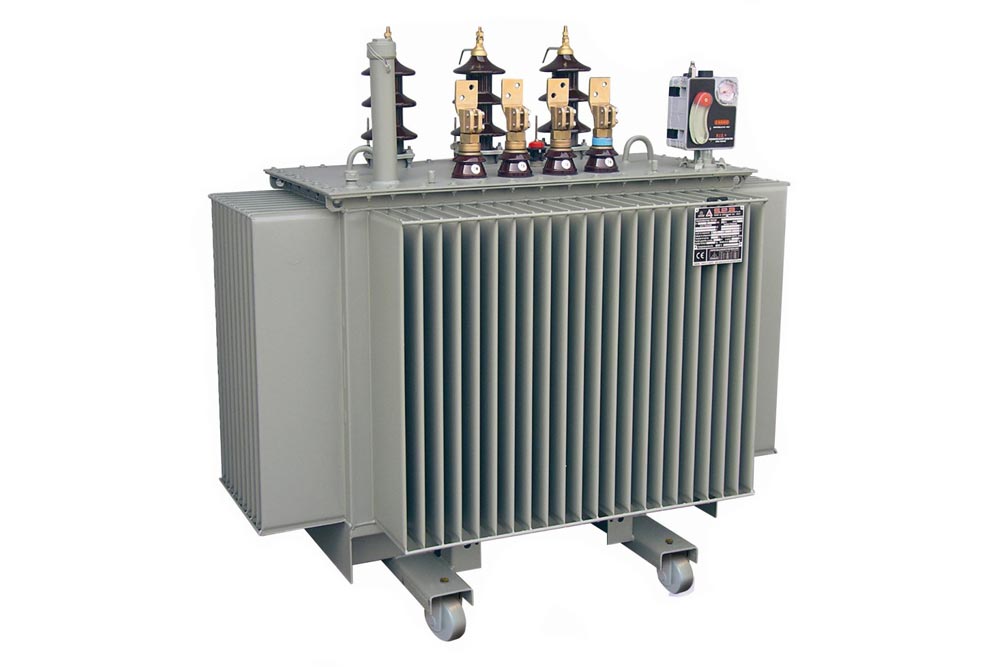

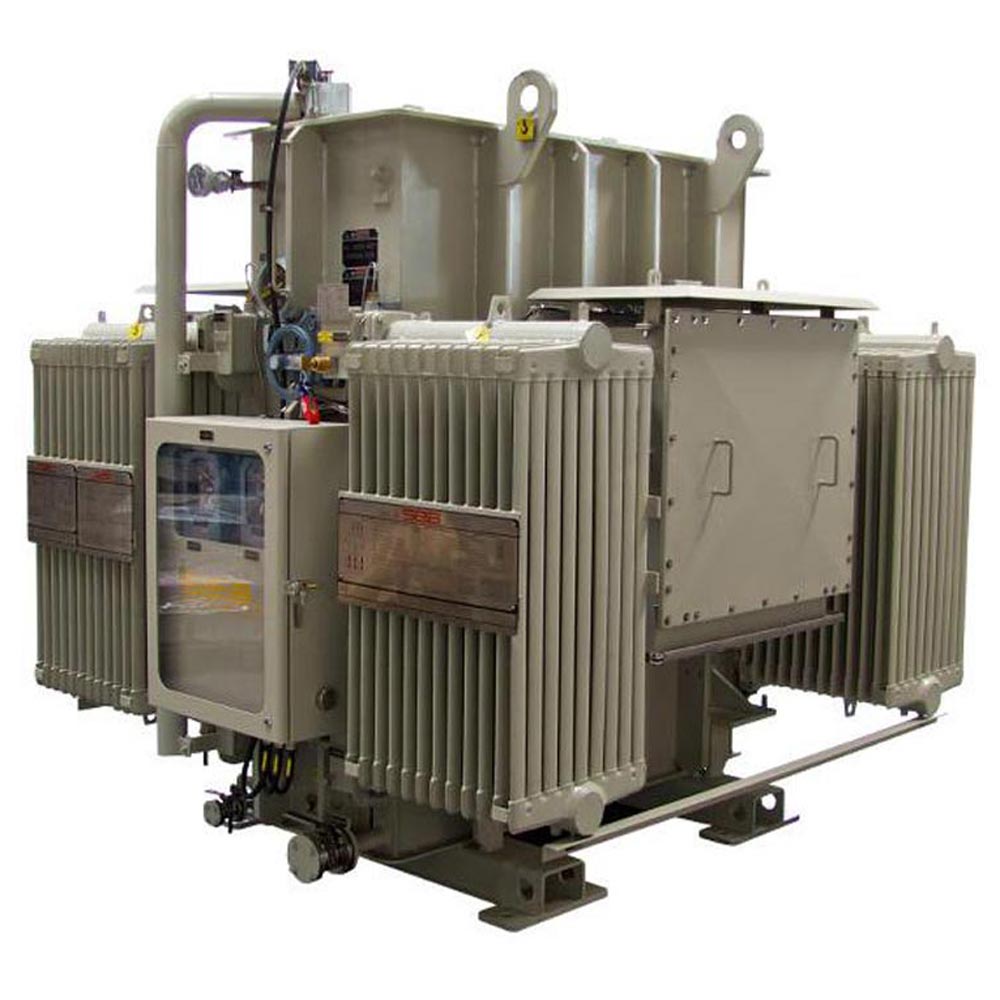

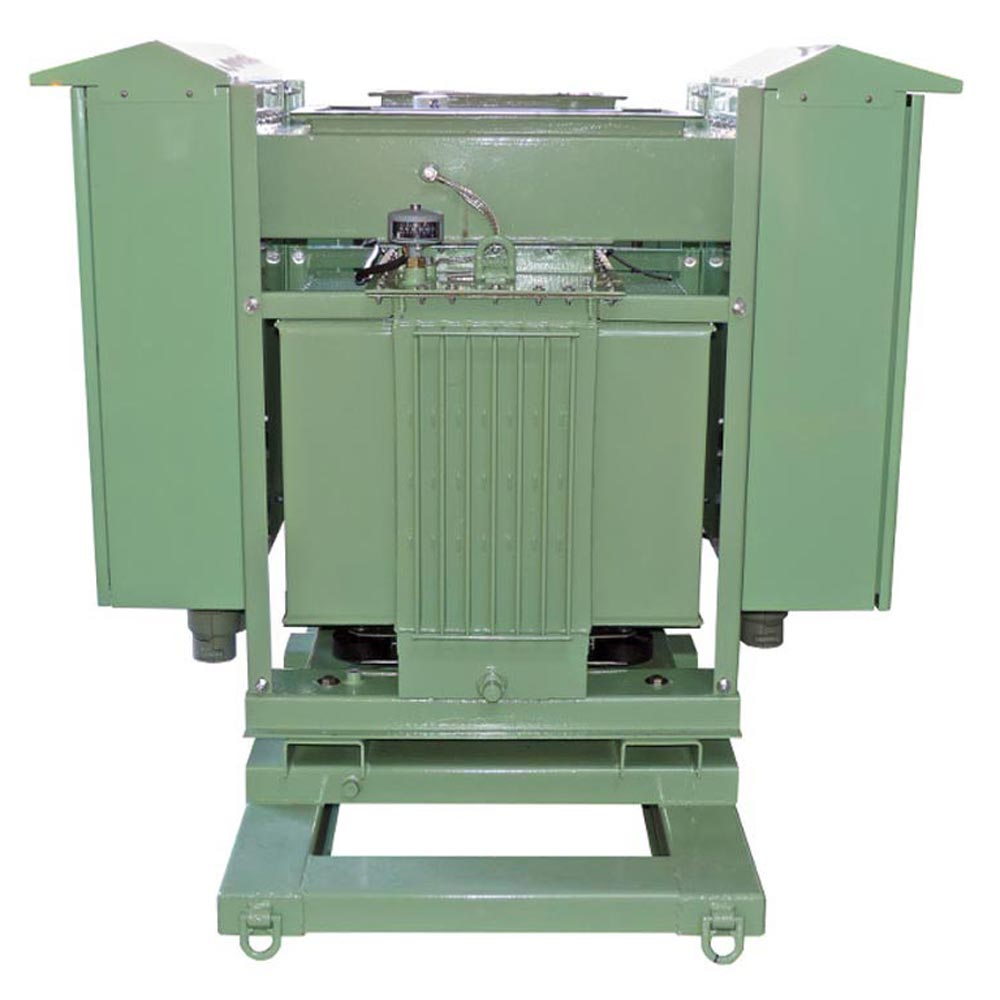

Oljeisolerade transformator TTO

TTO är SEA:s oljeisolerade distributionstransformator, med märkeffekt mellan 25 kVA och 4 000 kVA enligt Eco Design 548/2014. Transformatorn finns i två konstruktionsutföranden — hermetisk typ och öppen typ med expansionskärl — samt med möjlighet till inbyggd automatisk lindningskopplare (OLTC).

Oljeisolerade transformator TTO Oljeisolerade transformator TTO Oljeisolerade transformator TTO Oljeisolerade transformator TTO Oljeisolerade transformator TTO Oljeisolerade transformator TTO

Konstruktions­utföranden

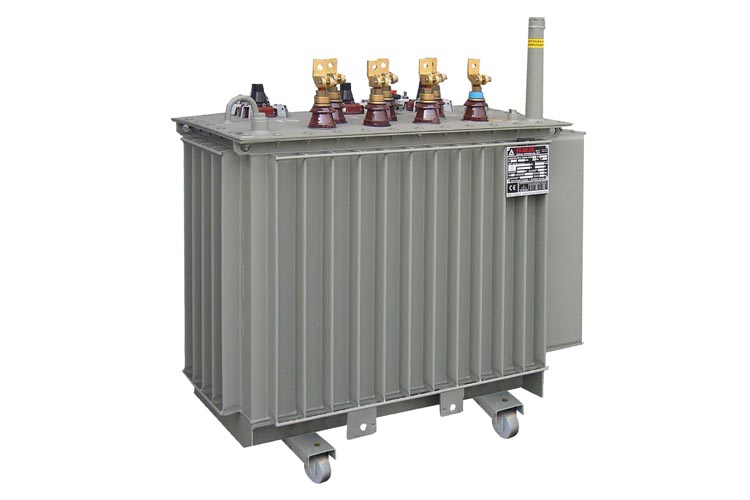

TTO oljeisolerad transformator av hermetisk typ

Hermetisk typ

Flexibel korrugerad tank, där tankens konstruktion ger tillräcklig kylning för transformatorn samtidigt som den kompenserar för oljans volymförändring orsakad av temperaturvariationer under drift. Tankens konstruktion gör så att oljan aldrig är i kontakt med omgivande luft – därmed undviker man att oljan suger upp fukt. Den hermetiska transformatorn kan betraktas som underhållsfri.

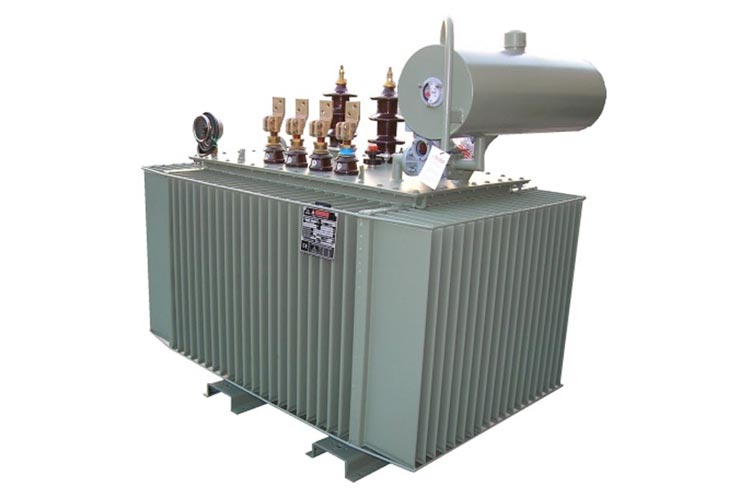

TTO oljeisolerad transformator i öppen typ med expansionskärl

Öppen typ med expansionskärl

Till skillnad från den hermetiska typen är denna konstruktion byggd så att oljan kan expandera i ett kärl. Dessa transformatorer kan utrustas med gummisäck för att separera olja från luft samt torkapparat, för att förhindra att oljan kommer i kontakt med fukt.

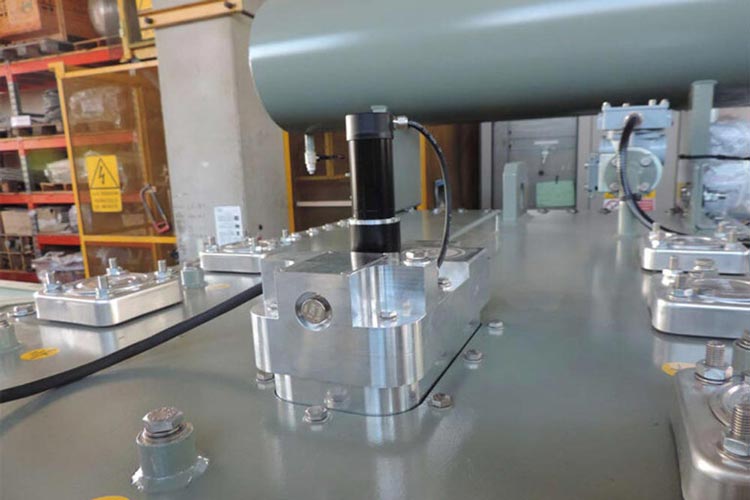

Distributionstransformatorer med inbyggd automatisk lindningskopplare, OLTC

Lindningskopplare (OLTC)

SEA tillverkar nu distributionstransformatorer med inbyggd automatisk lindningskopplare, OLTC. Spänningsreglering kan då ske under drift. Kontakta oss för mer information.

Intresserad eller har du frågor?

Har du frågor om specifikationer, utföranden eller leverans? Kontakta oss så ger vi dig konkret teknisk rådgivning eller ett offertunderlag.
